​Meltio CNC統合モデル

市場のほぼすべての CNC マシンに適合する、最も手頃な価格のハイブリッド製造ソリューションです。単一のプロセスステップで金属 3D プリントと複雑な形状の機械加工を可能にします。Meltio エンジンは、ニアネットシェイプの製造、修理、機能追加に最適な CNC 補完製品です。

造形事例

機械加工および積層造形プラットフォームの統合

ほぼすべての CNC マシンに適合します。単一のプロセスステップで金属 3D プリントと複雑な形状の機械加工を可能にします。

ハイブリッド製造

同じプロセスで、加工公差のある非常に複雑な部品を作成します。

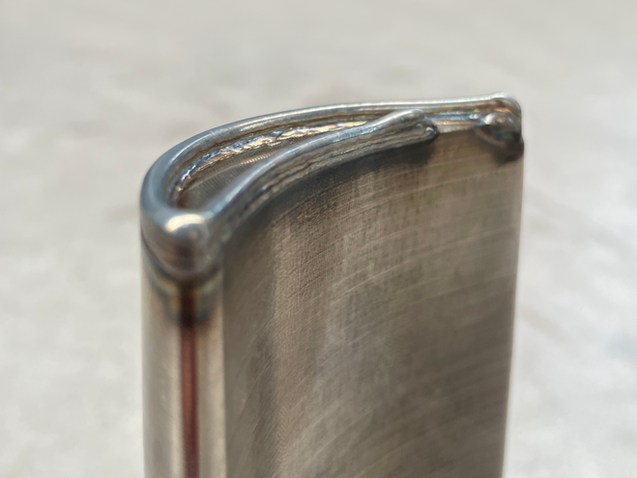

部品の修理

費用対効果の高いコンポーネントの修理、部品の増強、機能の追加が可能です。

改造

あらゆる CNC 機械をハイブリッド金属製造システムに変えることで、新しい機能を提供します。

幾何学的な自由度

動作範囲がモーション システムのサイズによってのみ制限されるので固有の制約はありません。

仕様

寸法 (幅×奥行き×高さ):390×700×1025mm

システム重量:    142kg

レーザーの種類:   6 x 200 W ダイレクト ダイオード レーザー

レーザー波長:    976nm

総レーザー出力:   1200W

電源入力:      単相200V

消費電力:      選択したオプションに応じてピーク 2 ~ 5 kW

プロセス制御:    閉ループ、レーザーおよびワイヤー変調

囲い:       レーザー安全、密閉、制御された雰囲気

冷却:       アクティブ水冷チラーを搭載

ワイヤー原料の直径: 0.8~1.2mm

ワイヤー原料スプール:BS300またはワイヤードラム



線材

ステンレス鋼: 強度、耐食性に優れています。

軟鋼:     安価で延性があり、比類のない機械加工性と溶接性を

        備えています。

炭素鋼:    衝撃強度が高く、高温でも硬度を維持します。

チタン合金:  最高の強度対重量比と耐食性。

ニッケル合金: 汎用性が高く、耐熱性、耐食性にも優れています。

銅とアルミニウム: 開発中です。



プリントヘッドの情報

作動式取り付けハードウェアが含まれており、未使用時には蒸着ヘッドが密閉された筐体に保管され、必要なときに自動的に展開されます。

プリントヘッドの非格納サイズ (幅 x 奥行き x 高さ):255×320×1045mm

プリントヘッド収納時のサイズ (幅x奥行きx高さ):255×320×872mm

プリントヘッドの重量:46.5kg



主要な統合要件

作動式取り付けハードウェアが含まれており、未使用時には蒸着ヘッドが密閉された筐体に保管され、必要なときに自動的に展開されます。

スピンドルモーターは追加の重量に耐えることができます。

展開機構は衝突することなく取り付けることができます。

5 ~ 8 個のデジタル入力ポートが利用可能。

1 ~ 7 個のデジタル出力ポートが利用可能。

フィードホールドに NO リレーを追加する必要があります。

安全統合を追加する可能性があります (統合に応じて)。

レーザー安全窓を取り付けることができます。

フィード再開/開始ボタンを追加する必要があります。

*統合には、レーザー安全窓、ドア安全インターロック、および機械の屋根または側壁の貫通に対する板金保護が必要です。

これらのハードウェア項目は選択した CNC マシンによって異なります。

アップグレードとアクセサリ

デュアルワイヤー:

このオプションを使用すると、非常に素早いワイヤ切り替えで 2 つのワイヤ材料を連続して 3D プリントできます。



レーザーアライメントシステム:

これにより、ユーザーは毎回の印刷前に Meltio のマルチレーザー蒸着ヘッドを正確かつ簡単に校正できます
